Routing

  • Den besten Pfad zum Weiterleiten eines Pakets anhand von Routing-Tabellen zu ermitteln
  • Next-Hop: Bezeichnet den nächsten Router (oder das nächste Gerät) auf dem Weg zum Ziel, an den ein Paket weitergeleitet wird. Dieser Router muss direkt erreichbar sein

Routing-Tabelle

  • show ip route: Routing-Tabelle anzeigen lassen

Routing-Codes

  • L – Local: Router-Adresse des Routers im direkt angeschlossenen Netz – Immer /32
  • C – Connected: Netz, das direkt am Router angeschlossen ist
  • S – Static: Statisch konfigurierte Route (Manuell konfiguriert)
  • O – OSPF: Über OSPF (Open-Shortest-Path-First) gelernt
  • R – RIP: Über RIP (Routing Information Protocol) gelernt
  • X - Stern* an beliebigem Code: Markiert die Standardroute – z.B.: S*

Administrative Distanz

  • Stellt Zuverlässigkeit der Route dar
  • Je niedriger die Zahl, desto zuverlässiger
  • Standard ADs:
    • Direkt verbunden: 0
    • Statisch: 1
    • OSPF: 110

Eintrag Aufbau

<Code> <Zielnetz> <Subnetzmaske> <Ausgangsport/NextHop/ Ausgangsport NextHop> <AdminDist>

Erstellen der Routing-Tabelle (14.1.6)

  • Direkt verbundene Netzwerke: Netze, die auf aktiven Schnittstellen des Routers konfiguriert sind
  • Remote Netzwerke: Netzwerke, die nicht direkt am Router anliegen
    • Statische Routen: Manuelles Bekanntmachen eines Netzes
    • Dynamische Routing Protokolle (OSPF etc.): Wird zur Tabelle hinzugefügt, wenn Dyn. Routing-Protokolle etwas über entfernte Netze erfahren
  • Standardroute: Gibt Next-Hop-Router an, wenn keiner der Tabellen-Einträge passt. In der Hoffnung, dass der nächste Router das Zielnetz kennt.
    • Kann statisch konfiguriert oder dynamisch gelernt werden
    • Routeneintrag immer: 0.0.0.0/0

Statisches Routing

  • ip route <Eintrag ohne Code>: Konfiguriert eine statische Route
  • Next-Hop-Route: Ip route 0.0.0.0 0.0.0.0 17216.0.2 (Zieladresse)
  • Direkt-verbundene Route: Ip route 0.0.0.0 0.0.0.0 Fa0/2 (Ausgangsport)
  • Fully Qualified Route: Ip route 0.0.0.0 0.0.0.0 Fa0/2 17216.0.2 (Ausgangsport und Zieladresse)

Floating Static Route

  • Wird als Backup-Route für eine andere Route verwendet
  • Lösung über Administrative Distanz -> Floating Static Route hat eine höhere AD als die primäre Route

Summary Static Route

  • Mehrere Netze können zusammengefasst werden, indem man eine breitere Subnetzmaske wählt

Beispiel

  • 10.40.1.0/24
  • 10.40.2.0/24
  • 10.40.3.0/24
  • Kann unter 10.40.0.0/16 zusammengefasst werden
  • Alternativ auch enger als 10.40.0.0/22 -> umfasst 10.40.0.0 – 10.40.3.255

Dynamisches Routing

  • Router tauschen Informationen über Remote-Netze miteinander aus
  • Bei Topologie-Änderungen kann schnell ein neuer bester Pfad ermittelt werden
  • Protokolle: OSPF, RIP

Paketweiterleitung

Entscheidungsprozess

  1. Router erhält Paket
  2. Router extrahiert die Ziel-IP-Adresse
  3. Router vergleicht die Ziel-IP-Adresse mit seiner Routing-Tabelle auf die längste Übereinstimmung
    1. Router findet einen passenden Eintrag in der Routing Tabelle
      1. Eintrag zeigt auf direkt verbundenes Netz: Paket wird an Zielgerät geleitet (Ggf. ARP-Request notwendig)
      2. Eintrag zeigt auf remote Netz: Paket wird an Next-Hop weitergeleitet
    2. Router findet keinen Eintrag in der Routing Tabelle
      1. Es ist eine Standardroute konfiguriert: Paket wird an Next-Hop weitergeleitet
      2. Es ist keine Standardroute konfiguriert: Paket wird gelöscht

End-to-End-Weiterleitung

  • Bei der Weiterleitung wird das Layer-3 Paket (IP) nicht verändert. Lediglich die Layer-2 (MAC) Informationen ändern sich ständig
  • Falls keine Layer-2 Informationen am bearbeitenden Gerät vorliegen, muss erst ein ARP-Request durchgeführt werden

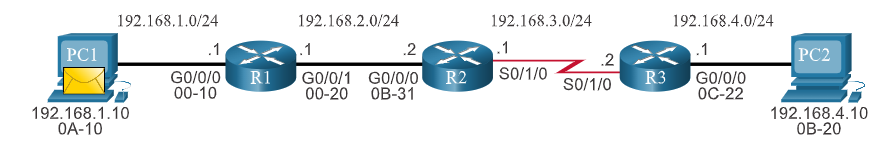

Beispiel

  1. PC1 weiß, dass PC2 nicht im eigenen Netz ist -> Sendet Paket ans Standardgateway
    1. Quell-MAC: PC1
    2. Ziel-MAC: R1
  2. R1 weiß, dass es kein direkt angebundenes Netzwerk ist. Er hat allerdings einen Routeneintrag in dem R2 als Next-Hop für das Netz angegeben wird
    1. Quell-MAC: R1
    2. Ziel-MAC: R2
  3. R2 weiß, dass es kein direkt angebundenes Netzwerk ist. Er hat allerdings einen Routeneintrag in dem R3 als Next-Hop angegeben wird.
    1. Quell-MAC: /
    2. Ziel-MAC: 0x8F (Layer-2 Broadcast)
    3. R2 und R3 sind über eine serielle Schnittstelle miteinander verbunden -> R2 muss eine Layer-3 Broadcast-Adresse verwenden und keine Quell-Adresse angeben
  4. R3 weiß, dass es ein direkt verbundenes Netzwerk ist. Er kann die MAC-Adresse des Endgeräts als Zieladresse hinterlegen
    1. Quell-MAC: R3
    2. Ziel-MAC: PC2
  5. PC2 empfängt Paket auf seiner MAC-Adresse und erkennt, dass es sich um seine IP-Adresse handelt (die IP wurde nie geändert). Es muss also sein Paket sein

Konfiguration

Überprüfungsbefehle

  • show ip interface brief
  • show running-config interface interface-type number
  • show interfaces
  • show ip interface
  • show ip route
  • ping
  • traceroute

Vollständige Konfiguration

Router> enable

Router# configure terminal

Router(config)# hostname R1

R1(config)# enable secret class

R1(config)# line console 0

R1(config-line)# logging synchronous

R1(config-line)# password cisco

R1(config-line)# login

R1(config-line)# exit

R1(config)# line vty 0 4

R1(config-line)# password cisco

R1(config-line)# login

R1(config-line)# transport input ssh telnet

R1(config-line)# exit

R1(config)# service password-encryption

R1(config)# banner motd #WARNING: Unauthorized access is prohibited!#

R1(config)# ipv6 unicast-routing

R1(config)# interface gigabitethernet 0/0/0

R1(config-if)# description Link to LAN 1

R1(config-if)# ip address 10.0.1.1 255.255.255.0

R1(config-if)# ipv6 address 2001:db8:acad:1::1/64

R1(config-if)# ipv6 address fe80::1:a link-local

R1(config-if)# no shutdown

R1(config-if)# exit

R1(config)# interface gigabitethernet 0/0/1

R1(config-if)# description Link to LAN 2

R1(config-if)# ip address 10.0.2.1 255.255.255.0

R1(config-if)# ipv6 address 2001:db8:acad:2::1/64

R1(config-if)# ipv6 address fe80::1:b link-local

R1(config-if)# no shutdown

R1(config-if)# exit

R1(config)# interface serial 0/1/1

R1(config-if)# description Link to R2

R1(config-if)# ip address 10.0.3.1 255.255.255.0

R1(config-if)# ipv6 address 2001:db8:acad:3::1/64

R1(config-if)# ipv6 address fe80::1:c link-local

R1(config-if)# no shutdown

R1(config-if)# exit

R1# copy running-config startup-config

Destination filename startup-config?

Building configuration...

OK

R1#
